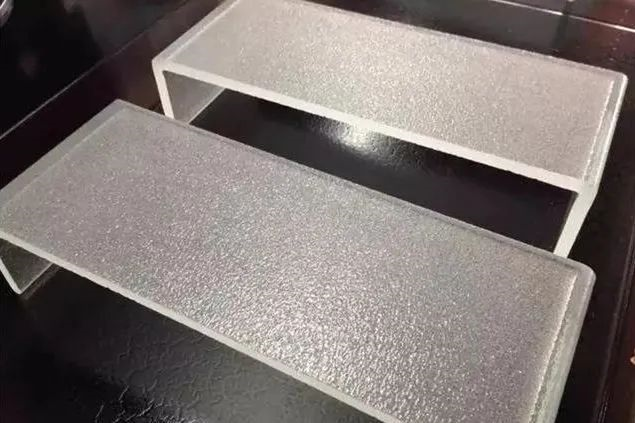

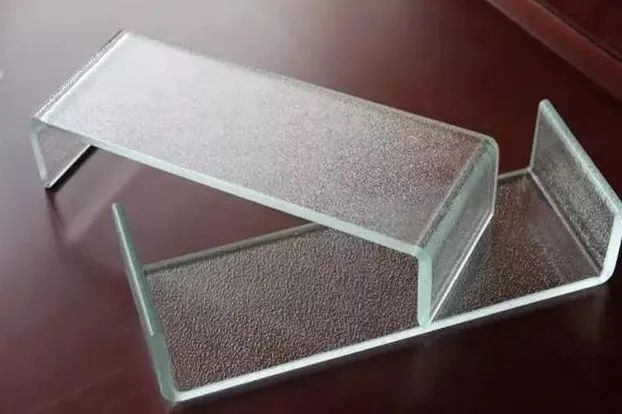

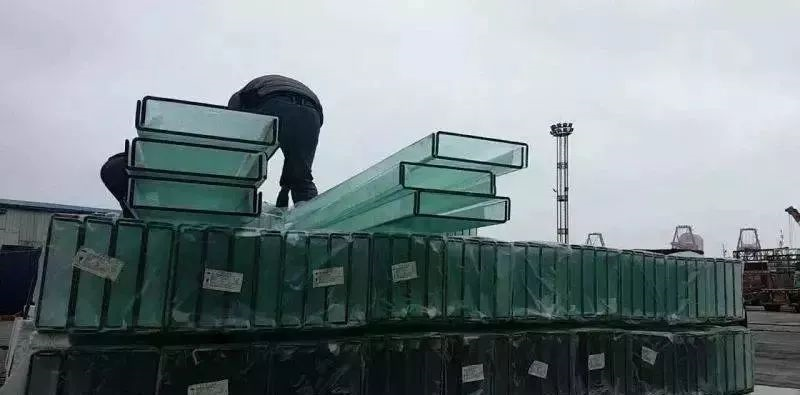

U型玻璃（U-Profile-Glass）亦称槽型玻璃，是一种新颖的建筑型材玻璃，国外有近40年的生产应用历史。

因截面呈U型，使之比普通平板玻璃有较高的机械强度并具有理想的透光性、较好的隔音性、保温隔热性、能节省大量金属材料、以及施工简便等优点，适用于建筑的内外墙、隔墙、屋面及窗等。

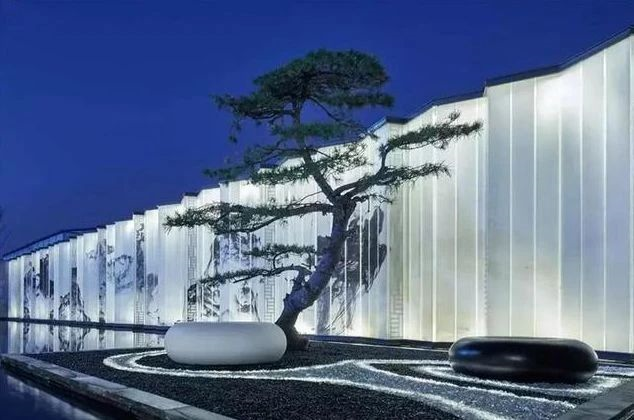

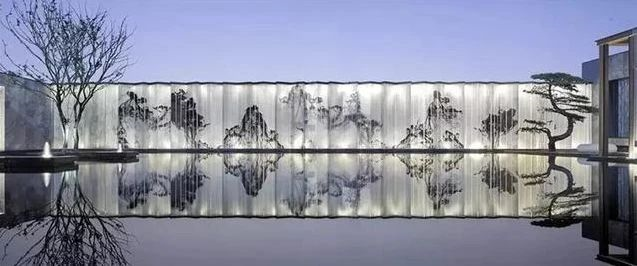

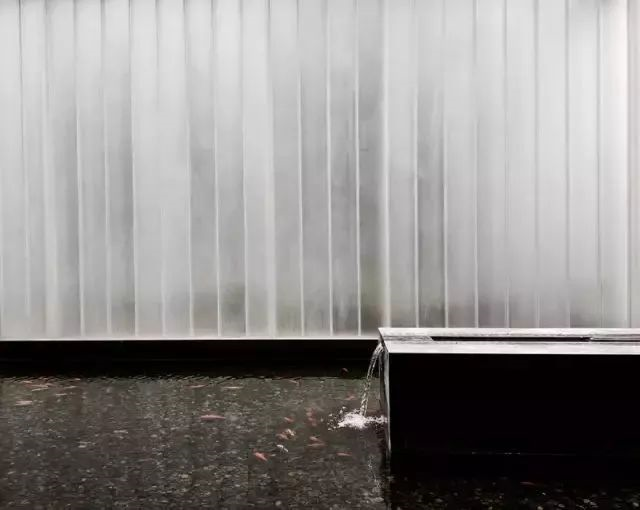

△U形玻璃打造光感围墙

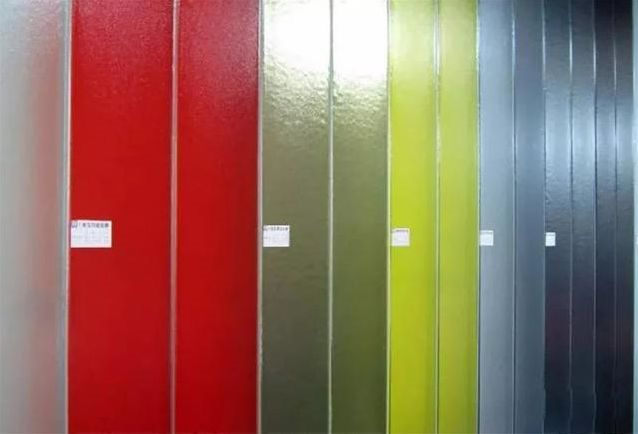

按颜色分类：无色、喷涂各色、贴膜各色。常用无色。

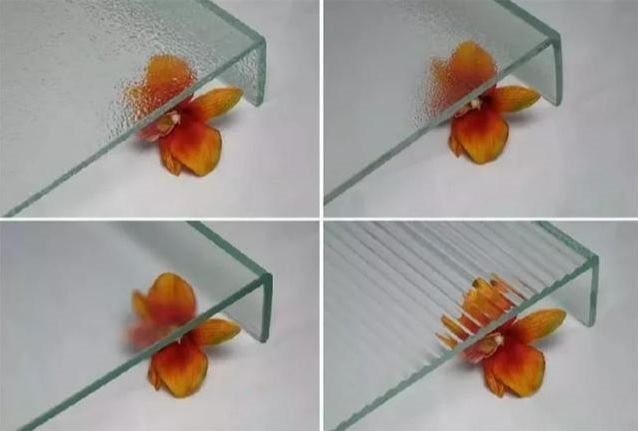

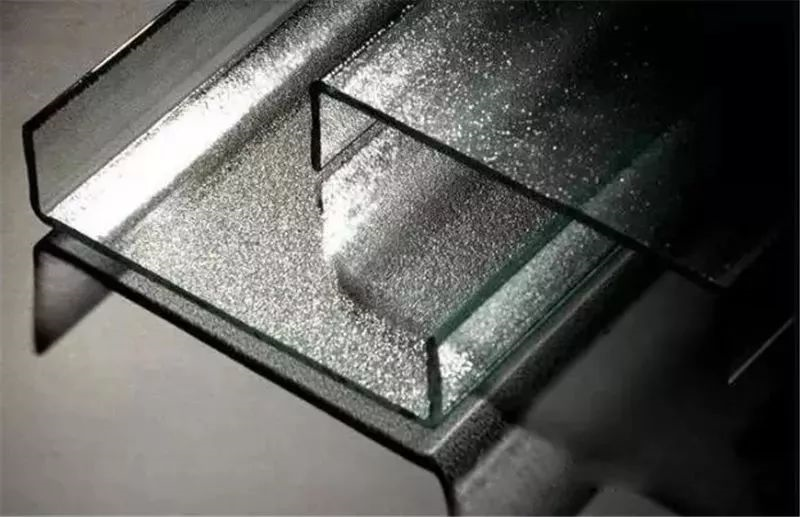

按表面状态分类：压花纹、平滑、细花纹。常用压花纹。

按强度分类：普通、钢化、贴膜、加强膜及填充保温层。

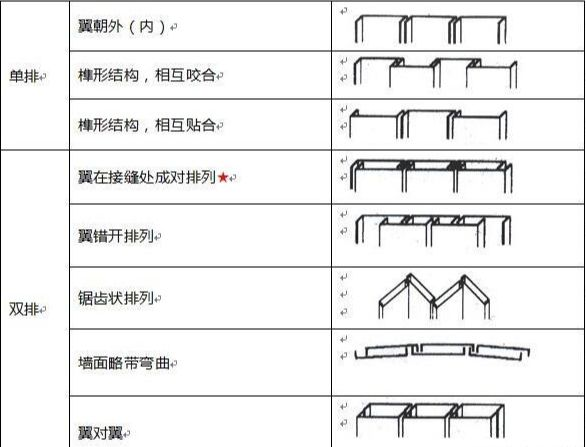

按造型及建筑使用功能分别采取以下组合方式：

既然U型玻璃这么美，怎么建造它呢?

U型玻璃安装要点

（1）U型玻璃的端面和平面应无锯齿状缺口或裂纹。

（2）各独立的U型玻璃构件应支撑在具有均匀弹性的衬垫上。

（3）玻璃与临近的金属件、混凝土和砂浆结构之间不能有硬性接触。

（4）在U型玻璃的上端与更高处的建筑物件（如过梁、大梁、屋面板等）之间必须留有缝隙。

（5）U型玻璃上端与临近的上部结构之间的空气缝隙不应小于25mm，以应付其变形，便于安装更换。

（6）必须用弹性密封材料填充U型玻璃之间的纵缝。

（7）密封材料，通常有二组分的聚硫塑料、硅铜胶、柔性聚氯乙烯型材等，用于U型玻璃与固定件、U形玻璃条之间的密封。

（8）圆绳，用于U型玻璃与边框之间的密封。

（9）条形衬垫、柔性聚氯乙烯型材、浸过沥青的条带、硬泡沫塑料等，用作U型玻璃与边框之间的胀缝和滑缝。

（10）膨胀螺栓，用于固定边框。

U型玻璃安装工艺

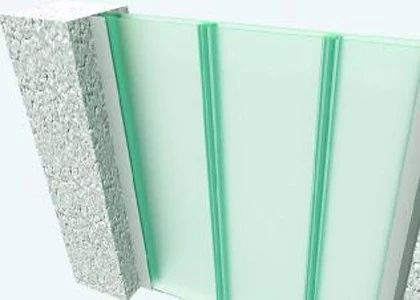

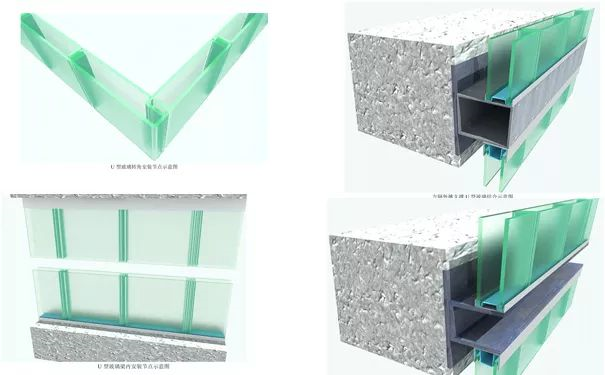

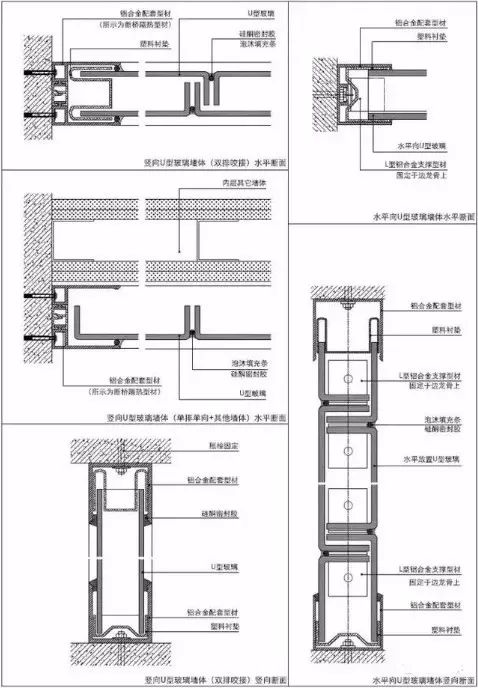

△典型的U型玻璃安装示意图

A.用膨胀螺栓或射钉将边框料固定在建筑物的洞口中，边框可用指直角或斜角连接。边框每侧应至少由个固定点。上下框料每隔400~600应有一个固定点。

B.将起稳定作用的塑料件截成相应长度，放入框中上下型材内。

C.U型玻璃入框时，应将玻璃内面仔细擦洗干净。

D.将U型玻璃条依次插入。U型玻璃插入上框料的深度应≥20。插入下框料的深度应≥12，插入左右框料的深度应≥20。

当U型玻璃插至最后一块，洞口宽于玻璃宽不一致时，沿长度方向裁切玻璃，按18页“端头玻璃安装顺序”将所裁切玻璃装入，同时将塑料件截成与玻璃相应长度放入边框一侧。

E.在边框与玻璃间的缝中塞入弹性垫条，垫条与玻璃和边框接触面不得少于10。

F.在边框与玻璃，玻璃与玻璃，边框与建筑结构体的接缝中，填入玻璃胶类弹性密封材料（或称硅酮胶）密封 。玻璃与边框的弹性密封厚度最窄处≥2，深度应≥3，U型玻璃块之间的弹性密封厚度应在3-5之间。

G.玻璃全部安装完，将表面的污垢清除干净。

U型玻璃的安装一般由厂商提供专用配套型材、固定卡具等，根据其断面受力特点它一般沿竖直方向安装，但偶尔也有追求横向纹理设计成水平向安装的。

U型玻璃的验收

A.边框是否直接固定在建筑上，之间的缝隙是否密封。边框承受的荷载应直接传给建筑，不应使U型玻璃受力。

B.玻璃与玻璃之间，玻璃与边框之间的缝隙，是否按上述要求进行密封。

C.应使U型玻璃在框了中沿玻璃长度方向能自由伸缩，在上框料与U型玻璃之间要留有适当缝隙。

D.为防止膨胀螺栓等固定件与框料之间相互接触发生化学反应产生接触腐蚀，在钢膨胀螺栓等固定件与铝框之间应用合成材料垫圈或油漆类物质隔开。

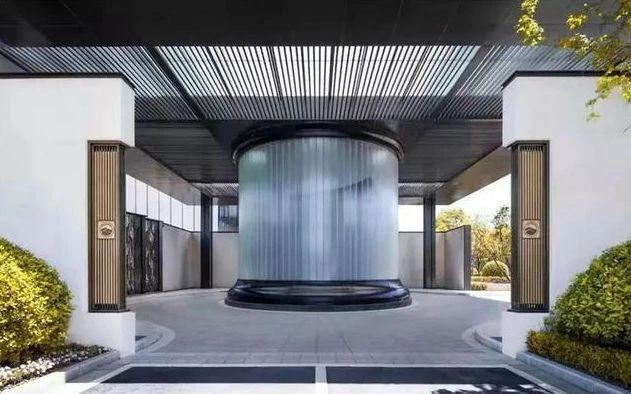

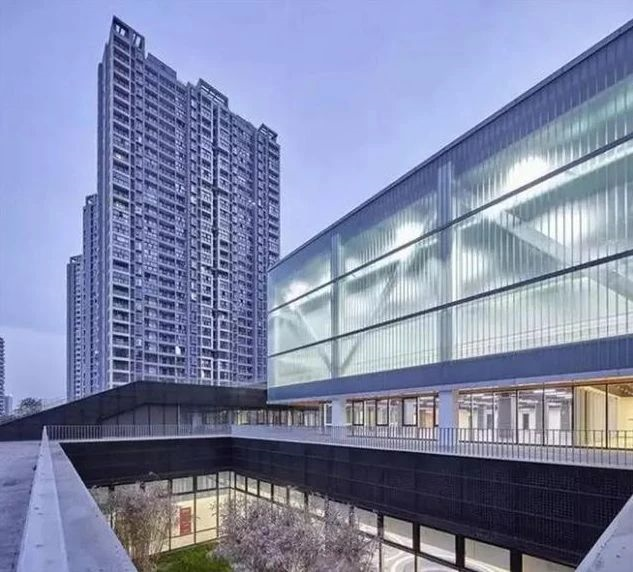

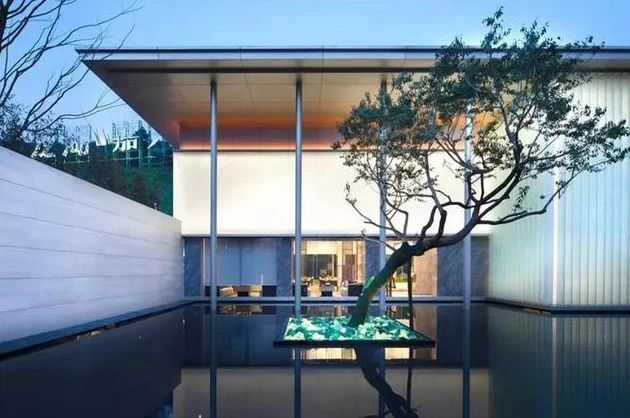

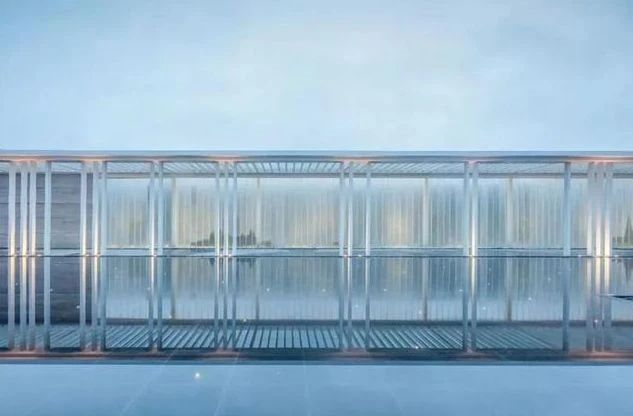

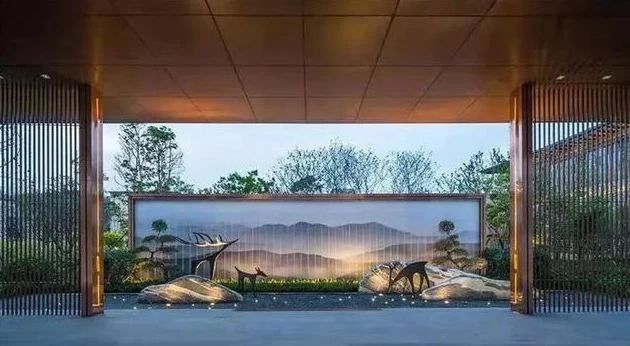

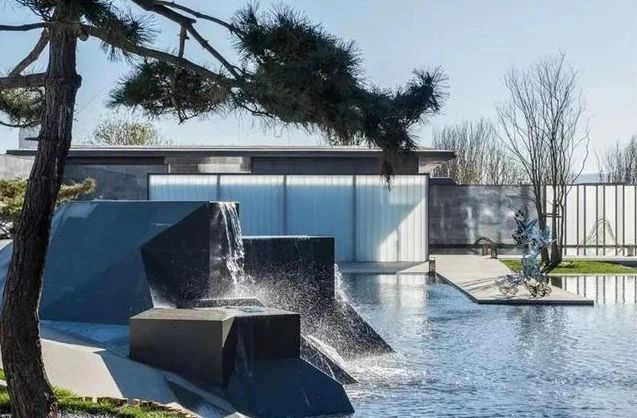

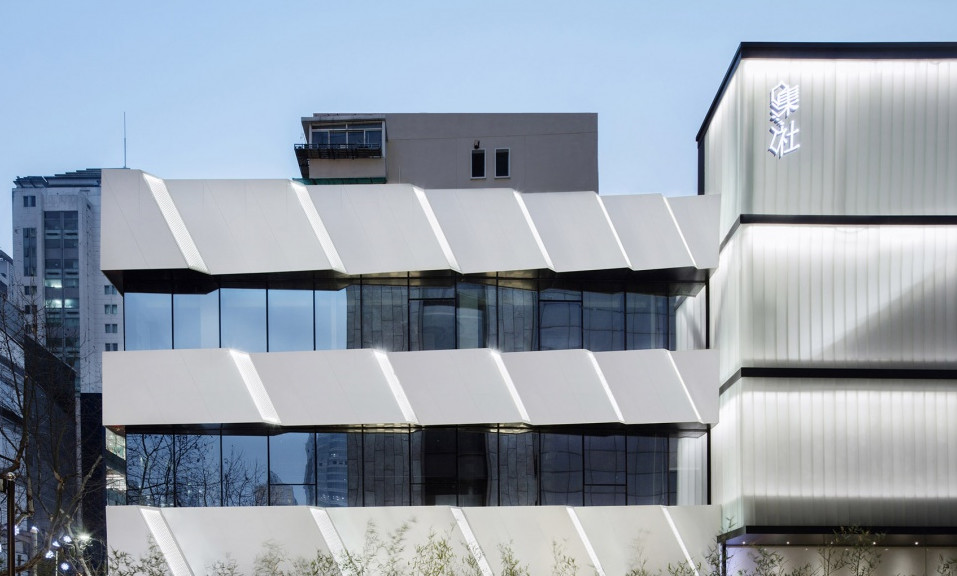

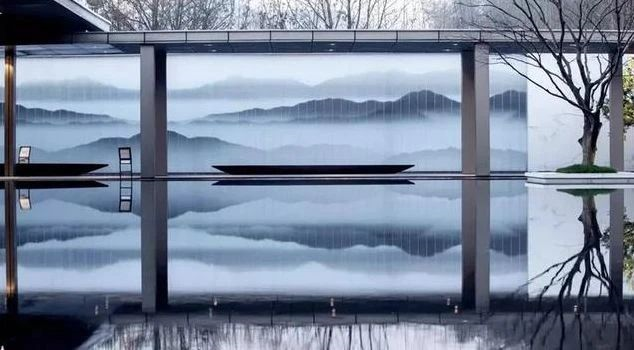

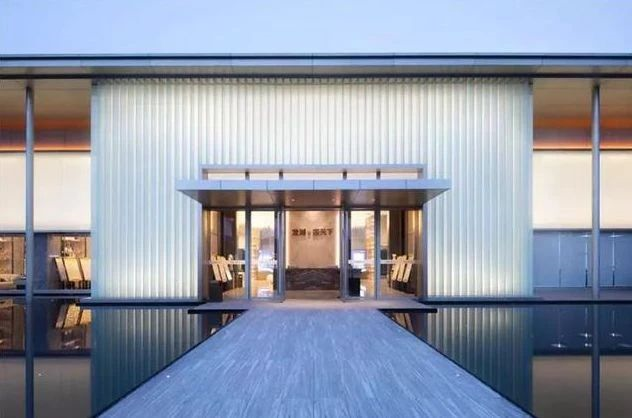

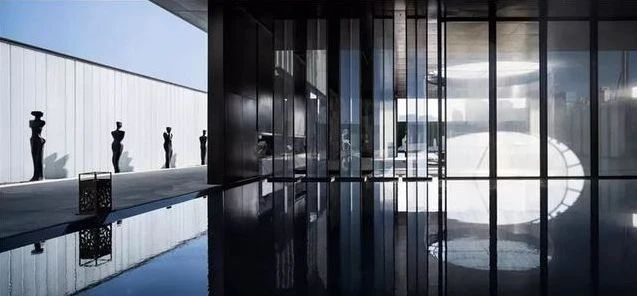

项目案例

▽
